不锈钢无缝管316L不锈钢管定做

316L不锈钢管按壁厚分类通常根据国家标准或行业需求进行划分，不同壁厚对应不同的承压能力和应用场景，以下是常见的分类方式及特点:

一、壁厚分类标准准

1.中国标准(GB/T 系列)

薄壁管:壁厚≤2.0 mm

(如 GB/T 12771 焊接钢管，常见规格:Ф6-Ф219mmx0.5-2.0mm)

中壁管:2.0 mm<壁厚≤5.0mm

(如 GB/T 14976 无缝钢管，常见规格:Ф14-630mm x2.0-5.0mm)

厚壁管:壁厚>5.0mm

(如 GB/T 13296 锅炉用管，常见规格:Ф32-325mm x5.0-40mm)

2.国际标准(ASTM/EN)

ASTM A269:壁厚范围 0.38-12.7 mm

Schedule 5S(薄壁):如Ф1/2"x0.065”(约1.65mm)

Schedule 40S(中壁):如 Ф2"x0.154"(约 3.91mm)

Schedule 80S(壁):如 Ф2”x0.218"(约5.54mm)

EN 10216-5:壁厚≥3.0 mm(高压用无缝钢管)

二、不同壁厚的应用场景

壁厚类型 典型应用场景 特点

薄壁管 装饰工程(栏杆、家具)、食品机械、低压流体输送(水、空气) 重量轻、易加工，但承压能力低(通常 ≤

1.6 MPa)

中壁管 化工管道、船舶海水系统、建筑结构支撑 综合性能平衡，承压可达 10-25 MPa(需结合管径计算)

厚壁管 高压锅炉、石油化工反应器、海底输油管道 高承压(可达 100 MPa 以上)，耐腐蚀性强，但成本高(比薄壁

管高 30-50%)

三、壁厚与承压能力的关系

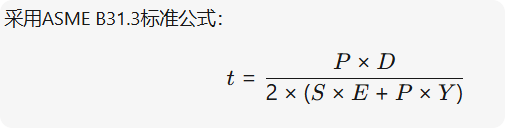

计算公式(基于 ASME B31.3 标准)

·P:设计压力(MPa)

D:外径(mm)

s:材料许用应力(316L在-196°C下取113 MPa)

·E:焊缝系数(无缝管取1.0，焊管取0.85)

·Y:温度修正系数(低温下取0.4)

外径114.3mm（NPS 4）、设计压力15MPa时，计算壁厚需≥8.56mm（对应SCH 80S）

关键影响因素

壁厚越厚，承压能力越高，但管径增大时需同步增加壁厚以维持压力等级

焊接管的焊缝质量会影响实际承压能力(通常比无缝管低10-15%)。

四、特殊壁厚分类

超薄壁管:壁厚<0.5 mm

用于医疗导管、精密仪器部件(需冷拔或激光焊接工艺)

超厚壁管:壁厚20 mm

需定制生产，用于核电、等极端高压环境。

变壁厚管:沿长度方向壁厚渐变

用于特殊结构设计(如弯头过波段)，需通过液压胀形或旋压工艺制造

五、选型建议

根据工况选择

低压、非腐蚀性介质:选薄壁管(成本低)。

高压、高温含氯环境:选厚壁无缝管(如 EN 10216-5 标准)

结合加工工艺

冷轧管可生产更薄壁厚(精度 ±0.05mm)，热轧管适合厚壁(公差 ±12.5%)

以下是 316L不锈钢管在全球主要标准中的牌号对应及关键参数对比:

、国际主流牌号对照表

国家/地区 标准 牌号 旧牌号/别名 关键成分

中国 GB/T 20878 022Cr17Ni12M02 00Cr17Ni14Mo2 C≤0.03%,Cr≈17%, Ni≈12%

美国 ASTM A240 S31603 316L C≤0.03%,Cr≈17%, Ni≈12%

欧洲 EN 10088-2 X2CrNiMo17-12-2 1.4404 C≤0.03%, Cr≈17%, Ni≈12%

日本JS G4304 SUS316L-C≤0.03%, Cr≈17%, Ni≈12%

韩国 KS D3503 STS316L-C≤0.03%, Cr≈17%, Ni≈12%

国际标准IS0 683-13 X2CrNiMo17-12-2 C≤0.03%,Cr≈17%,Ni≈12%

二、典型国家/地区牌号解析

1.中国(GB 标准)

新牌号:022Cr17Ni12Mo2

含义:碳含量≤0.03%(“02”表示碳含量 x100)，Cr≈17%，Ni≈12%，Mo≈2%。

旧牌号:00Cr17Ni14M02(逐步被新标准替代)。

2.美国(ASTM 标准)

牌号:S31603体系:属于 UNS(统一编号系统)“S”代表不锈钢，“316”为基础型号，“03”表示低碳(对应 316L)。等效型号:316L(美标常用简称)。

3.欧洲 (EN 标准)

牌号:X2CrNiMo17-12-2

含义:碳含量≤0.03%(“X2”表示碳含量 x100)，Cr≈17%，Ni≈12%，Mo≈2%数字代号:1.4404(常用于欧洲材料数据库)。

4.日本 (JIS 标准)

牌号:SUS316L

体系:“SU”代表不锈钢，“S”表示钢，“316”为基础型号，“L” 表示低碳。

应用:广泛用于日本本土及东南亚制造业。

5.国际标准(ISO)

牌号:X2CrNiMo17-12-2(与 EN 标准一致)，适用于国际贸易中的技术文件统一。三、关键参数对比

参数 中国 GB     美国 ASTM      欧洲 EN              日本 JS

碳含量 ≤0.03%    ≤0.03%           ≤0.03%            ≤0.03%

铬含量 16.0-18.0% 16.0-18.0% 16.5-18.5%     16.0-18.0%

镍含量 10.0-14.0%10.0-14.0% 10.0-13.0%    10.0-14.0%

钼含量 2.0-3.0%    2.0-3.0%          2.0-2.5%          2.0-3.0%

屈服强度 ≥170 MPa ≥170 MPa ≥170 MPa ≥170 MPa

抗拉强度 ≥485 MPa ≥485 MPa ≥485 MPa ≥485 MPa

四、应用注意事项

标准差异:

欧洲 EN 标准中铬、镍含量范围略窄，需注意与 ASTM/GB 的兼容性

日本 JS SUS316L 允许更高的镍含量(上限 14%)，但钼含量下限为 2.0%(与 ASTM 一致)。国际贸易:

建议在合同中明确标注目标标准(如“ASTM A240 S31603”或“EN 10088-2 X2CrNiMo17-12-2”)，避免因牌号简称 “316L导致误解

高耐蚀升级:317L(钼含量 3-4%，抗点蚀能力更强)、904L(超级奥氏体，耐强酸)。总结:316L不锈钢管的全球牌号体系以化学成分(低碳+ Cr-Ni-Mo)为核心，各国标准在细节上存在细微差异。选择时需结合具体应用场景(如焊接性、耐腐蚀性)和采购地区的标准习惯。
